한국기술교육대학교-태창이엔지

한국기술교육대학교 산학협력관 지하 1층 B107호

ThermoFisher Scientific / TEM / Spectra 300

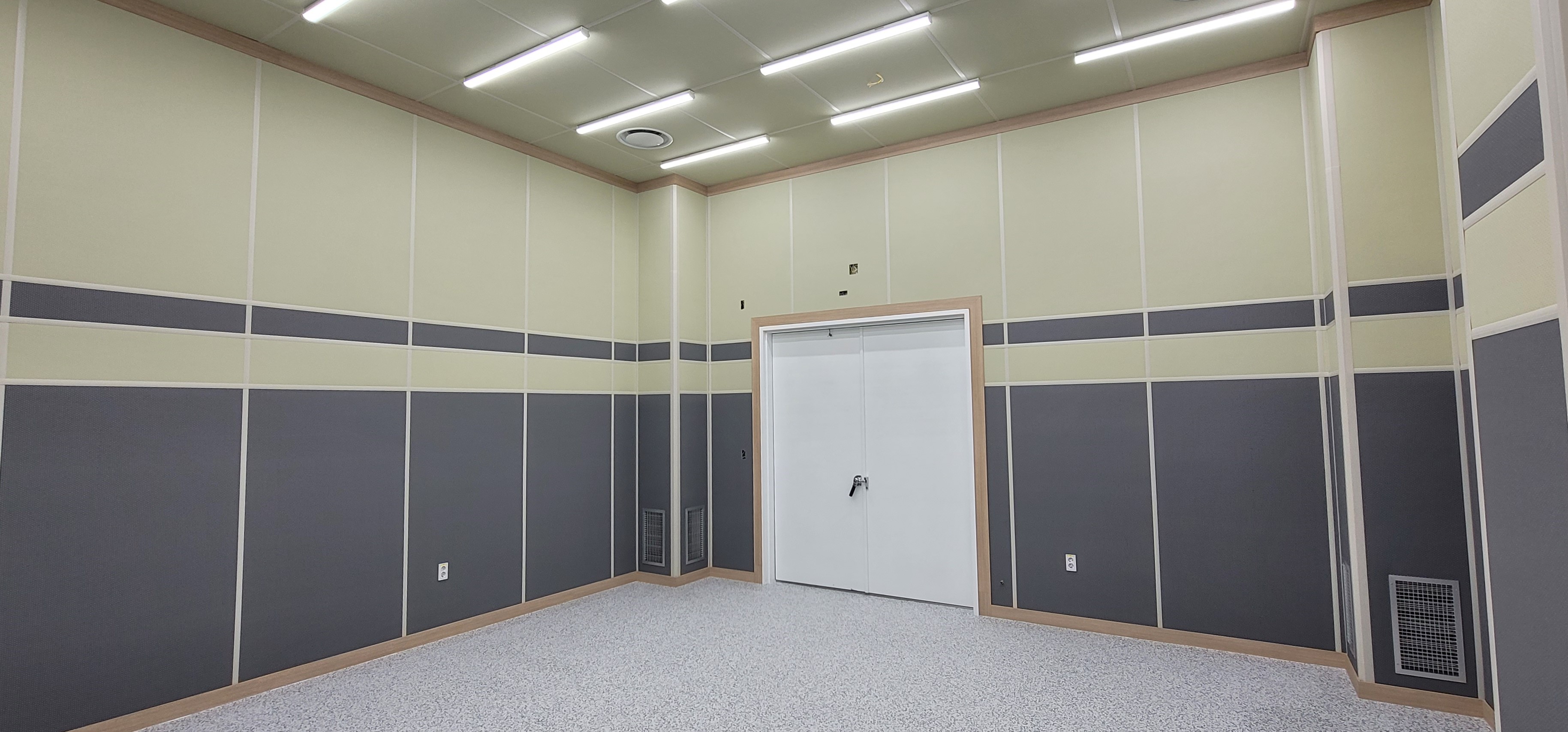

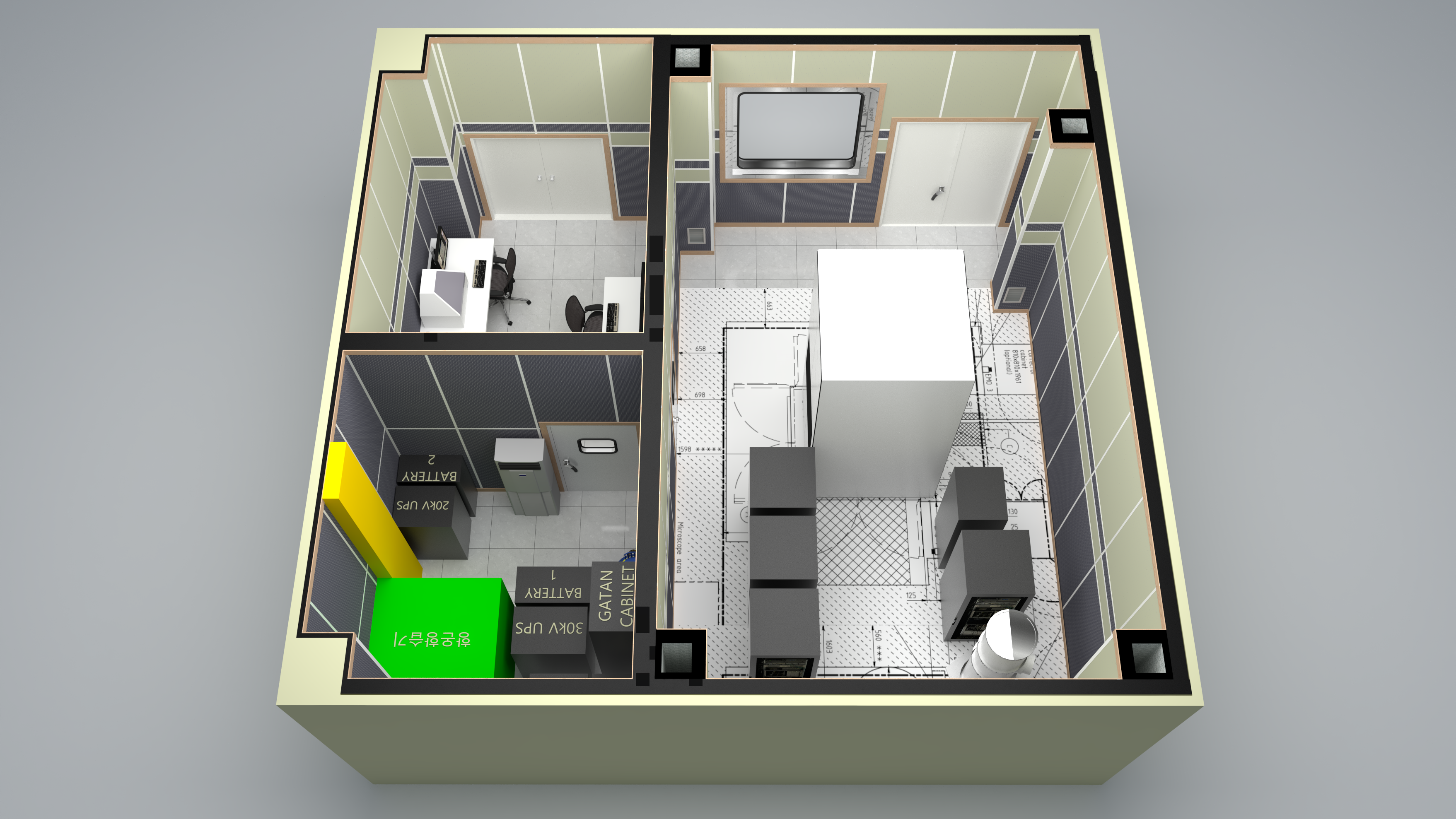

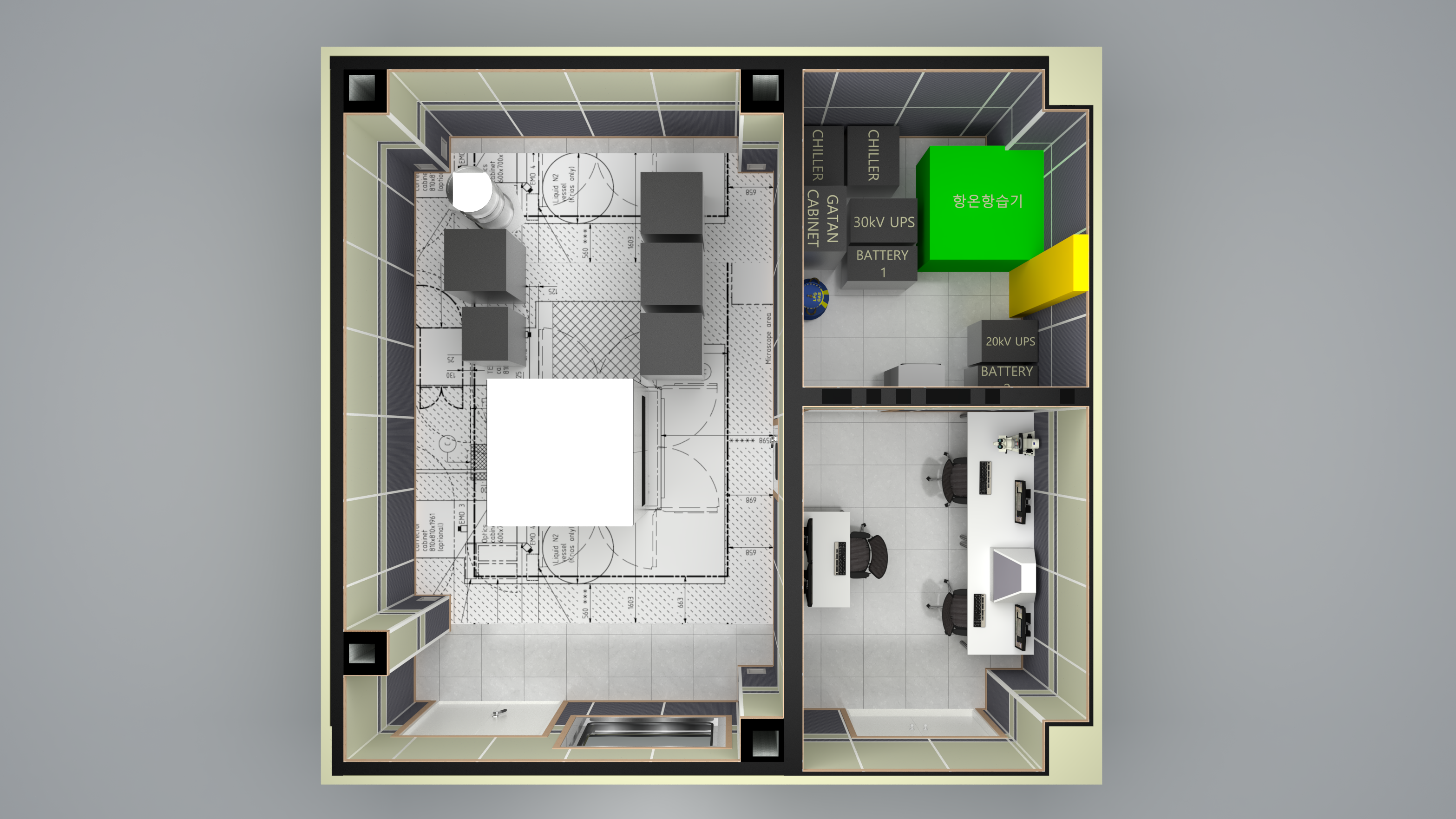

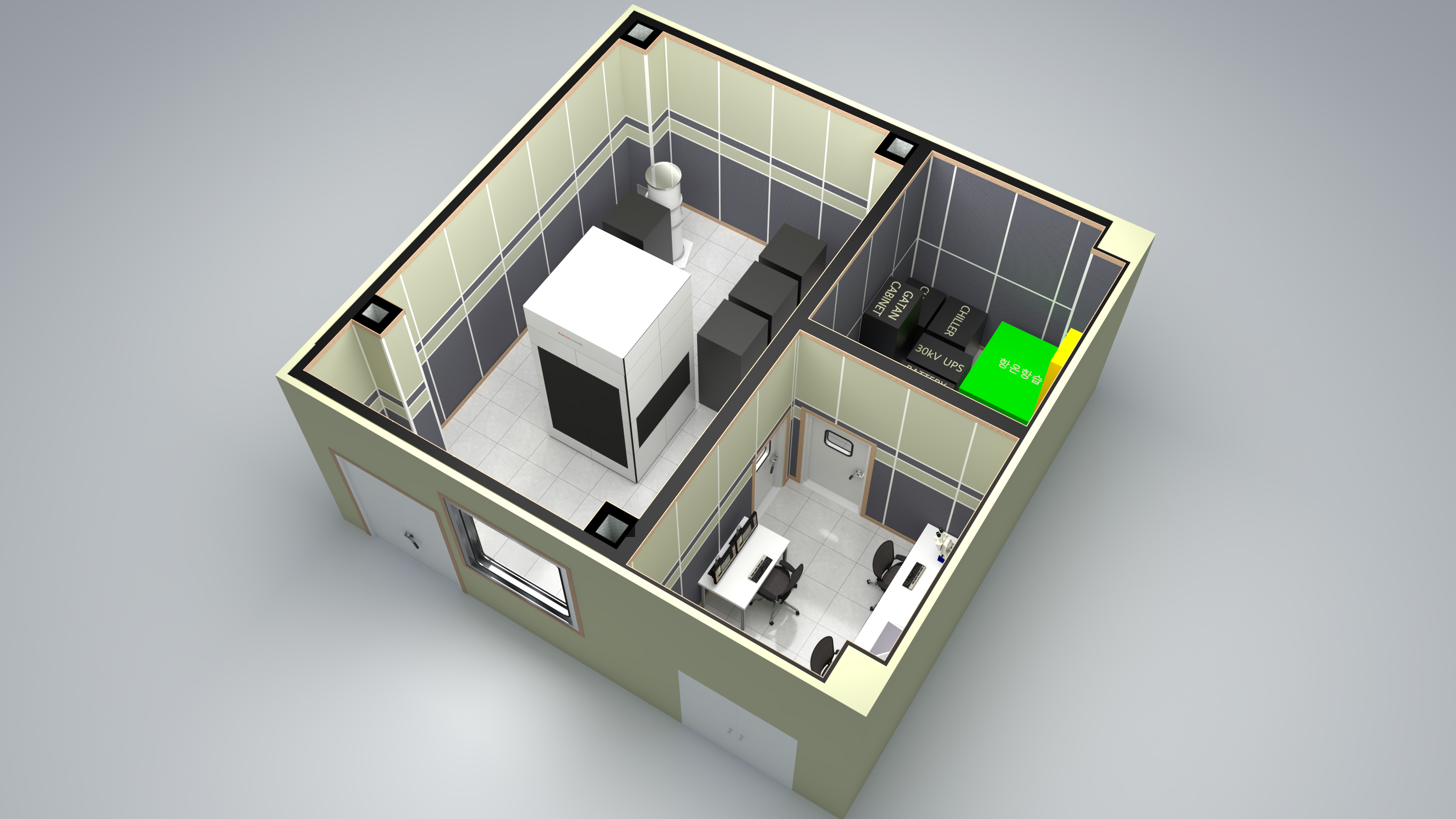

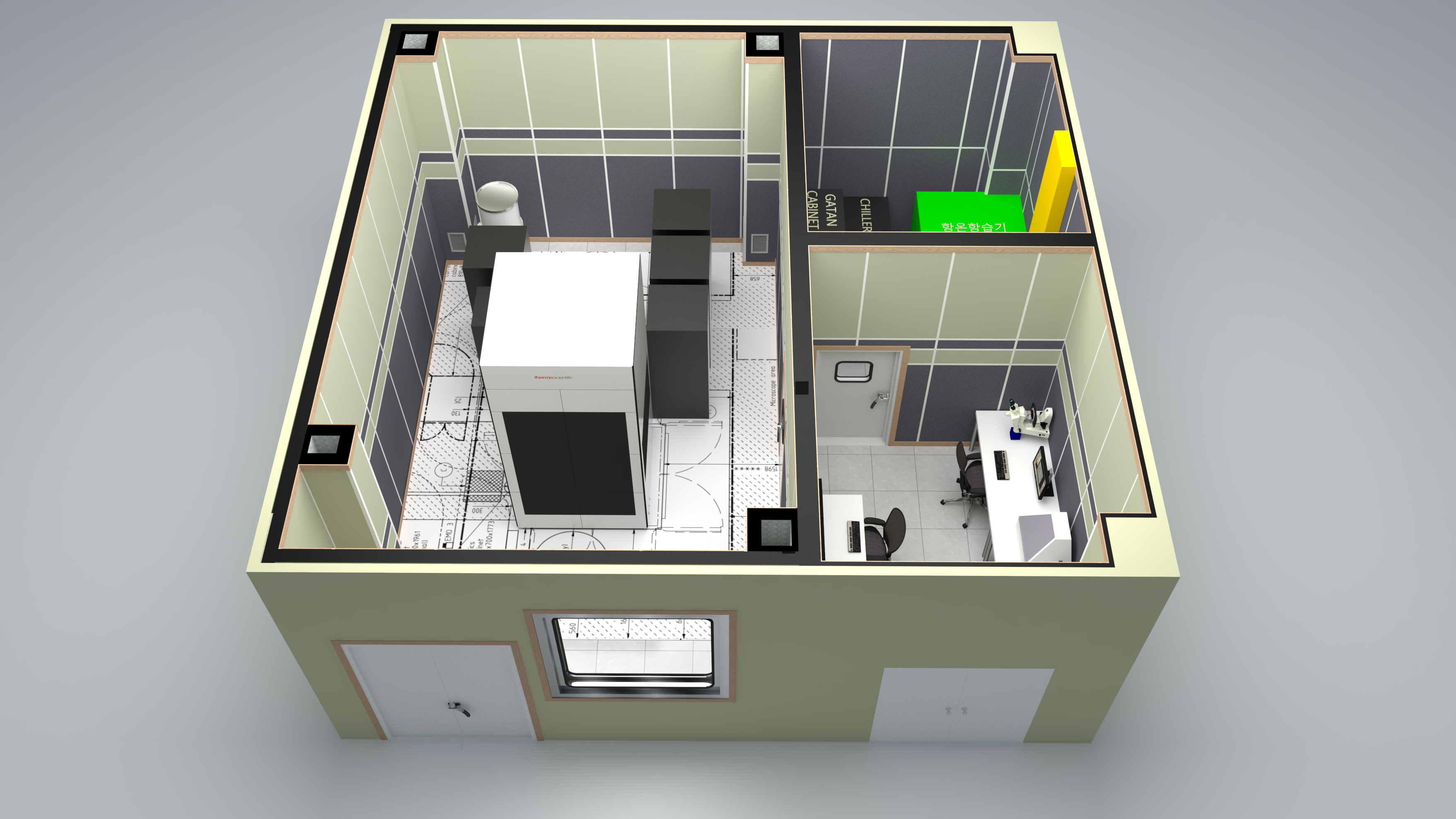

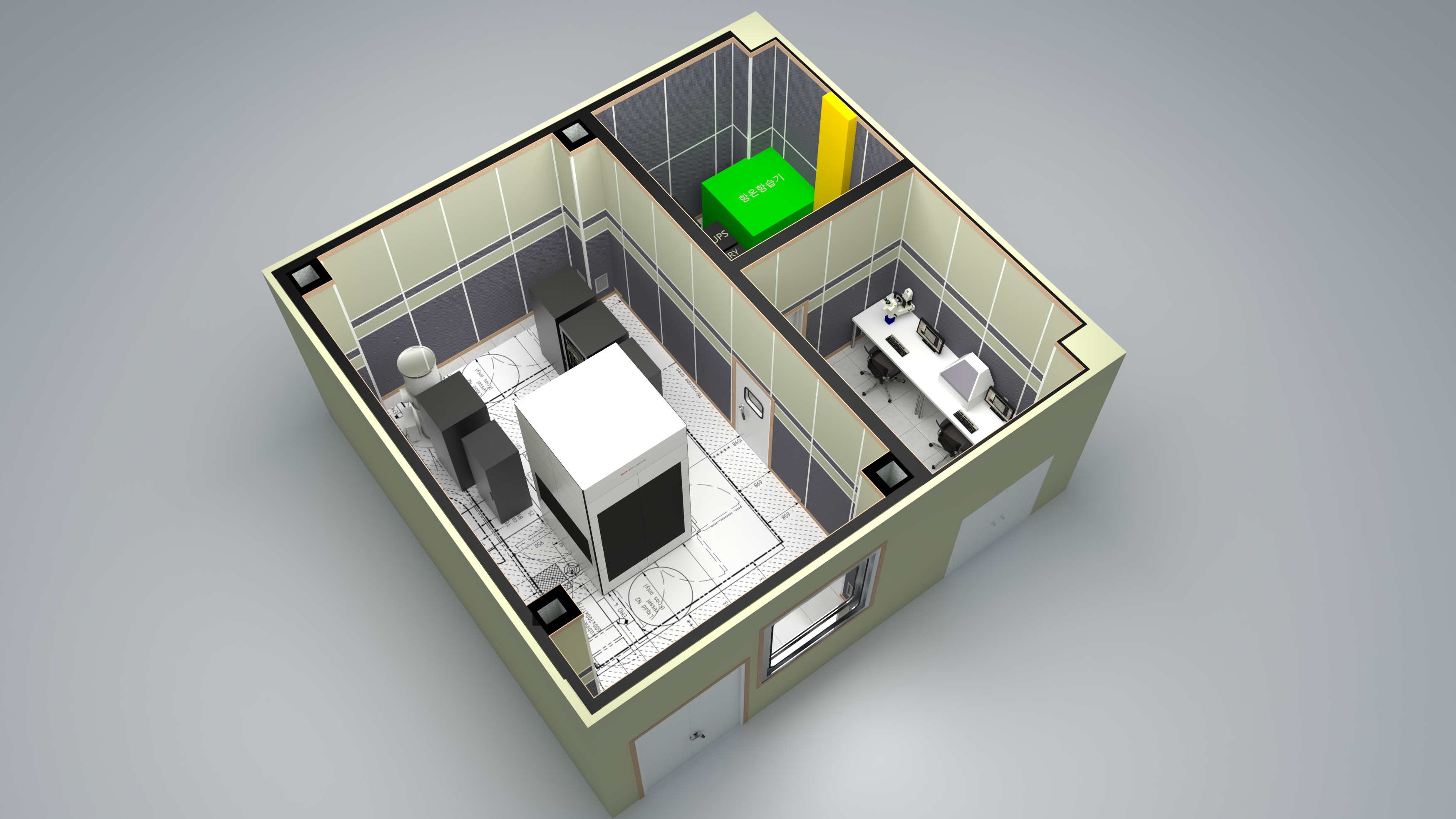

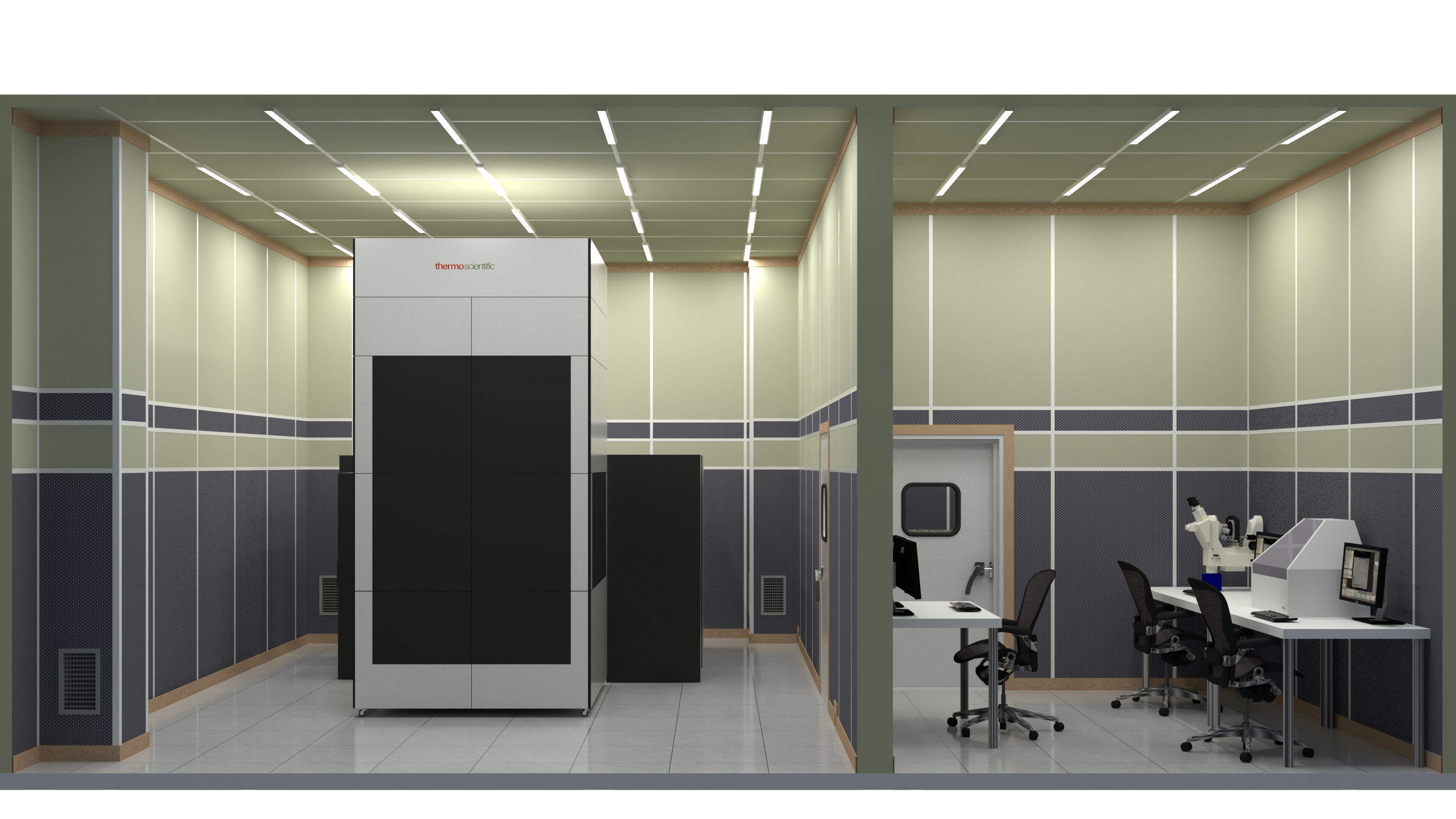

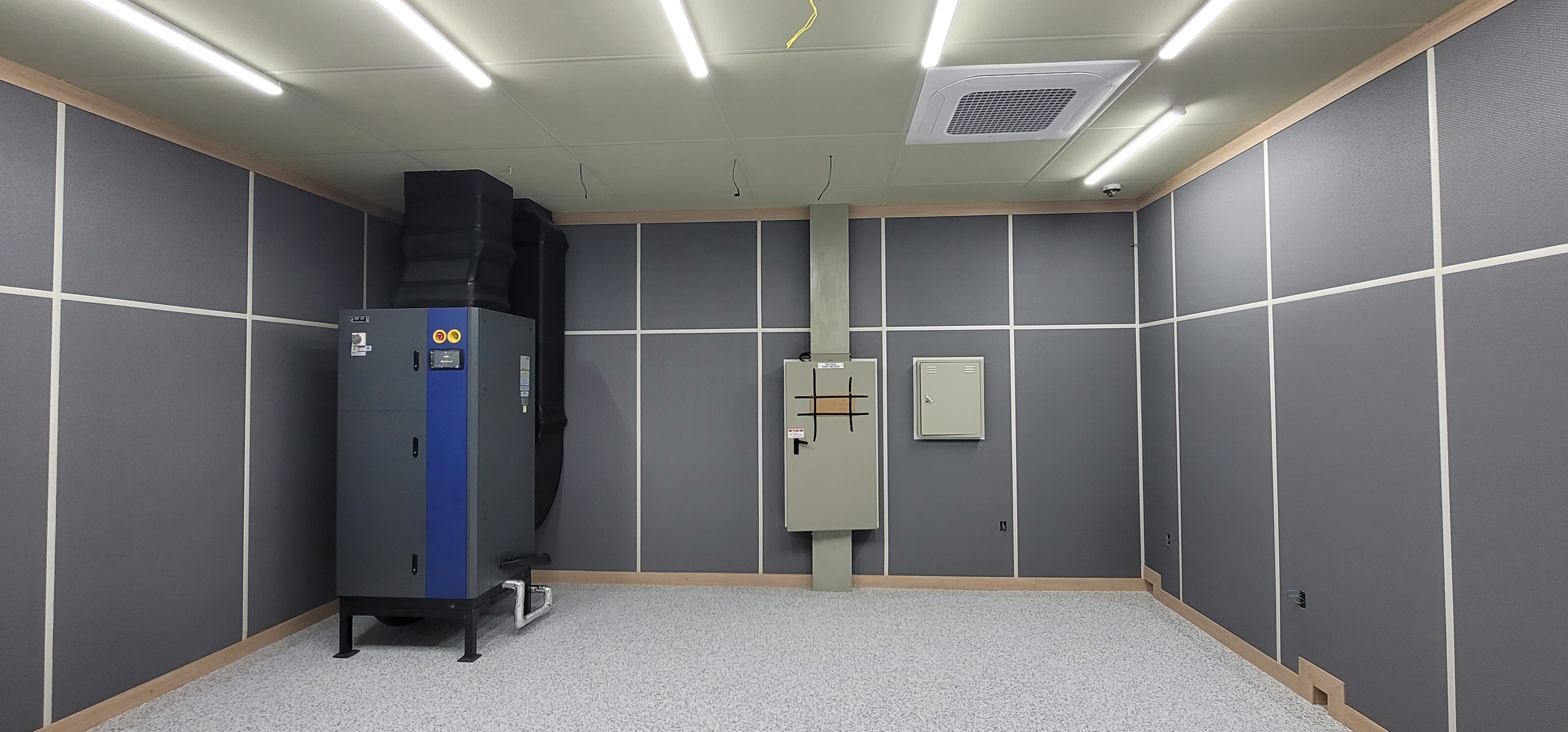

TEM Room / Operation Room (OP Room) / Utility Room (UT Room)

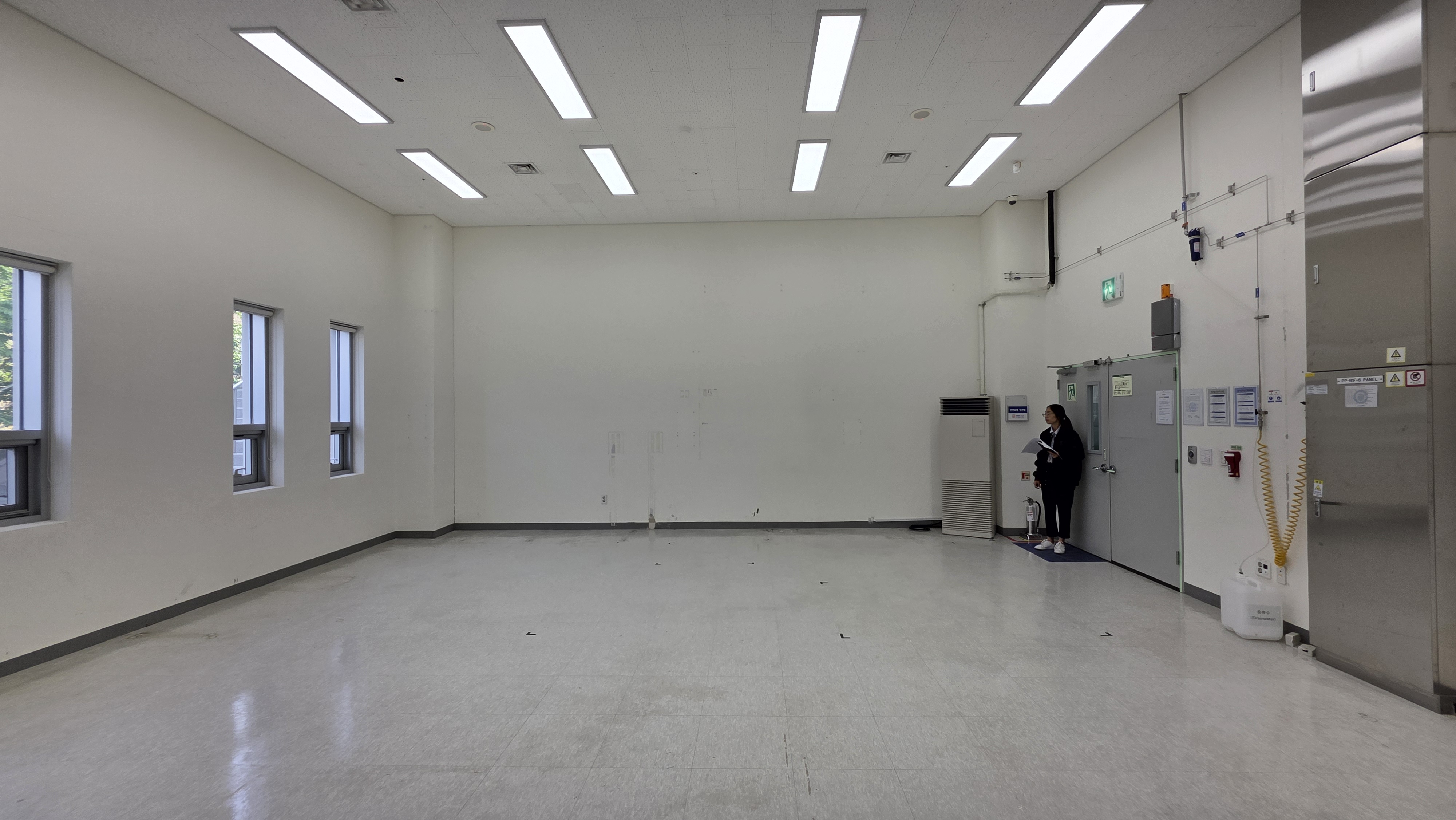

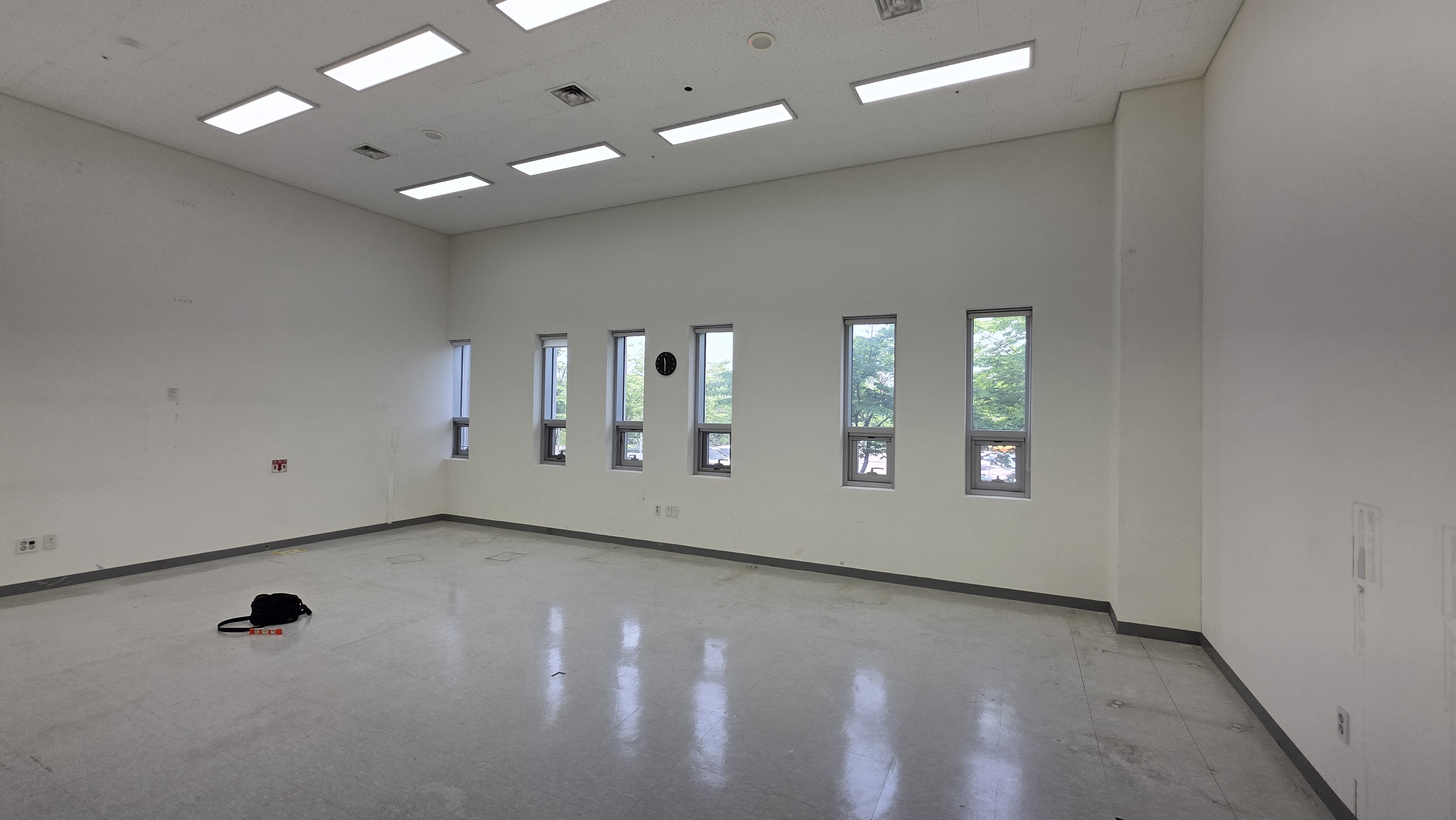

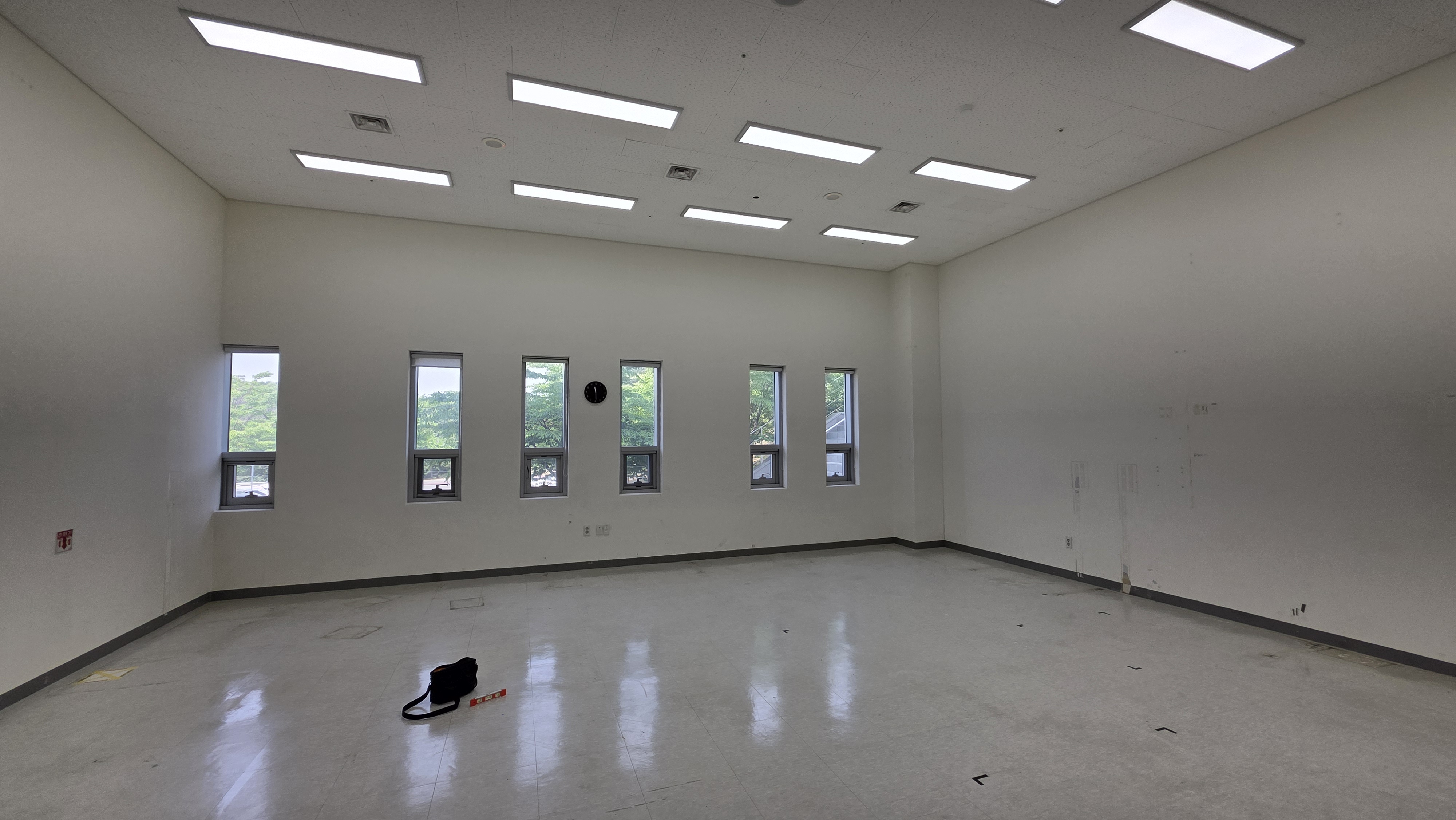

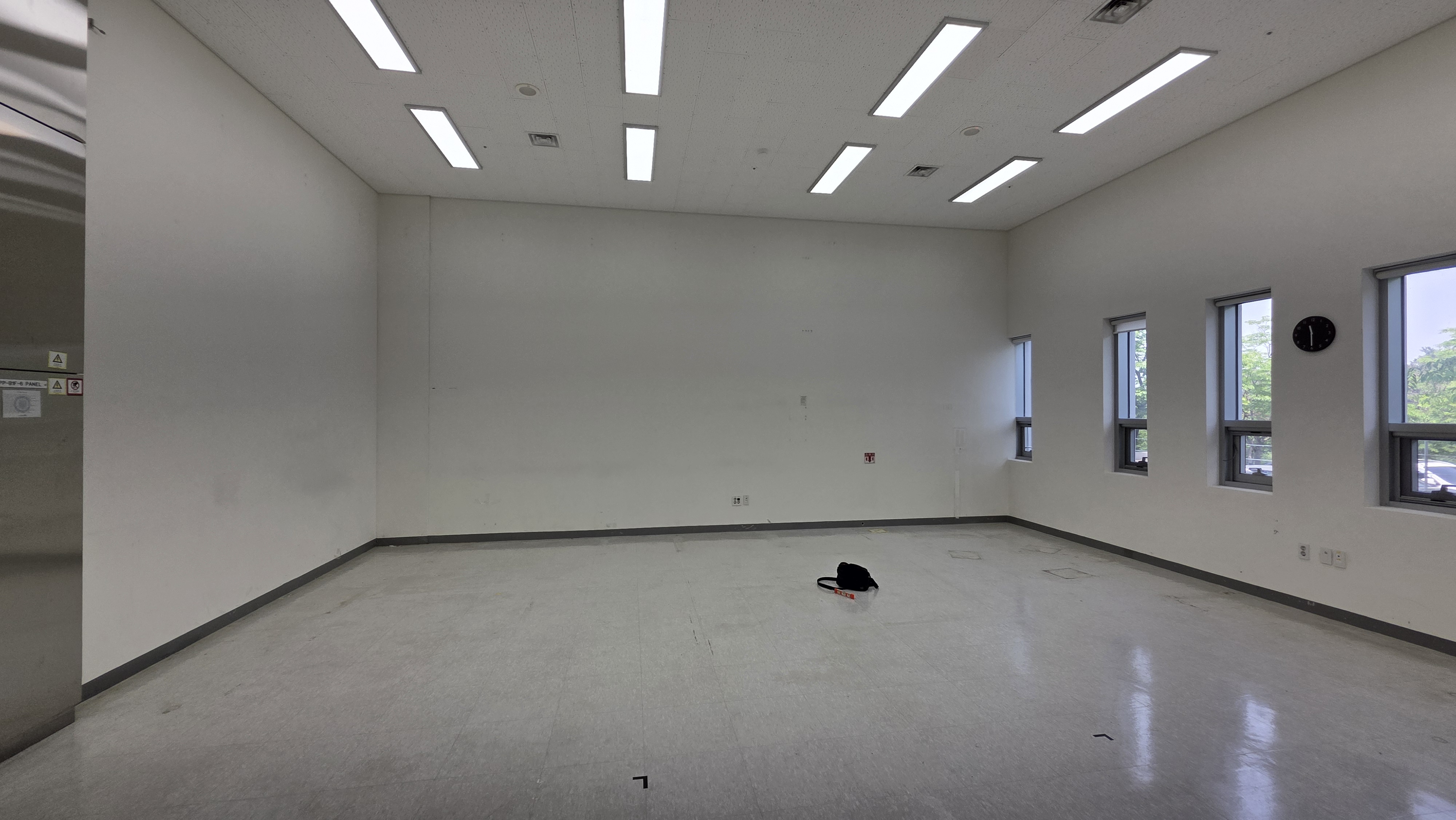

(1) 철거공사 : 복도방향 벽체 타공, 천장철거

(2) 천장 및 벽체 방음공사(흡/차음공사)

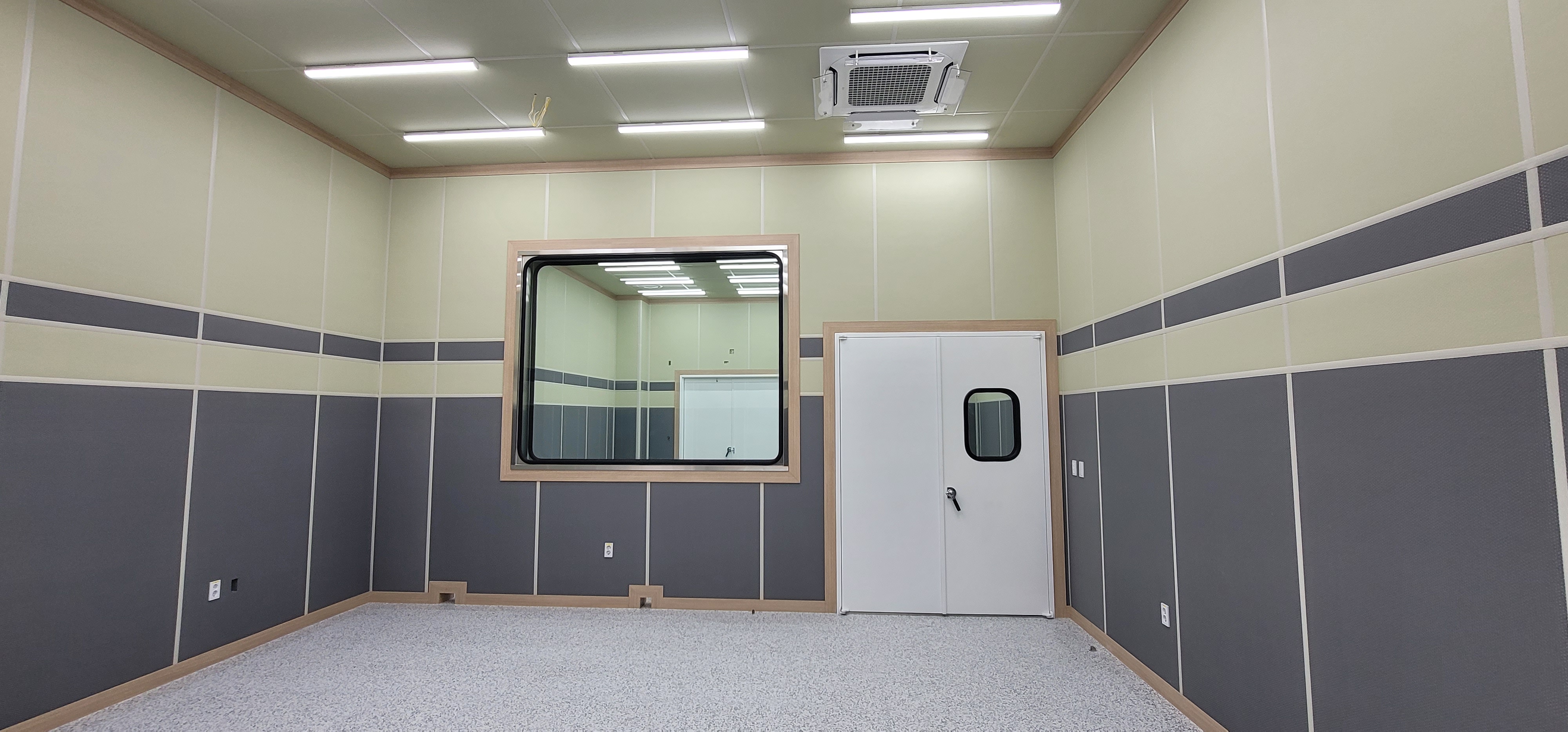

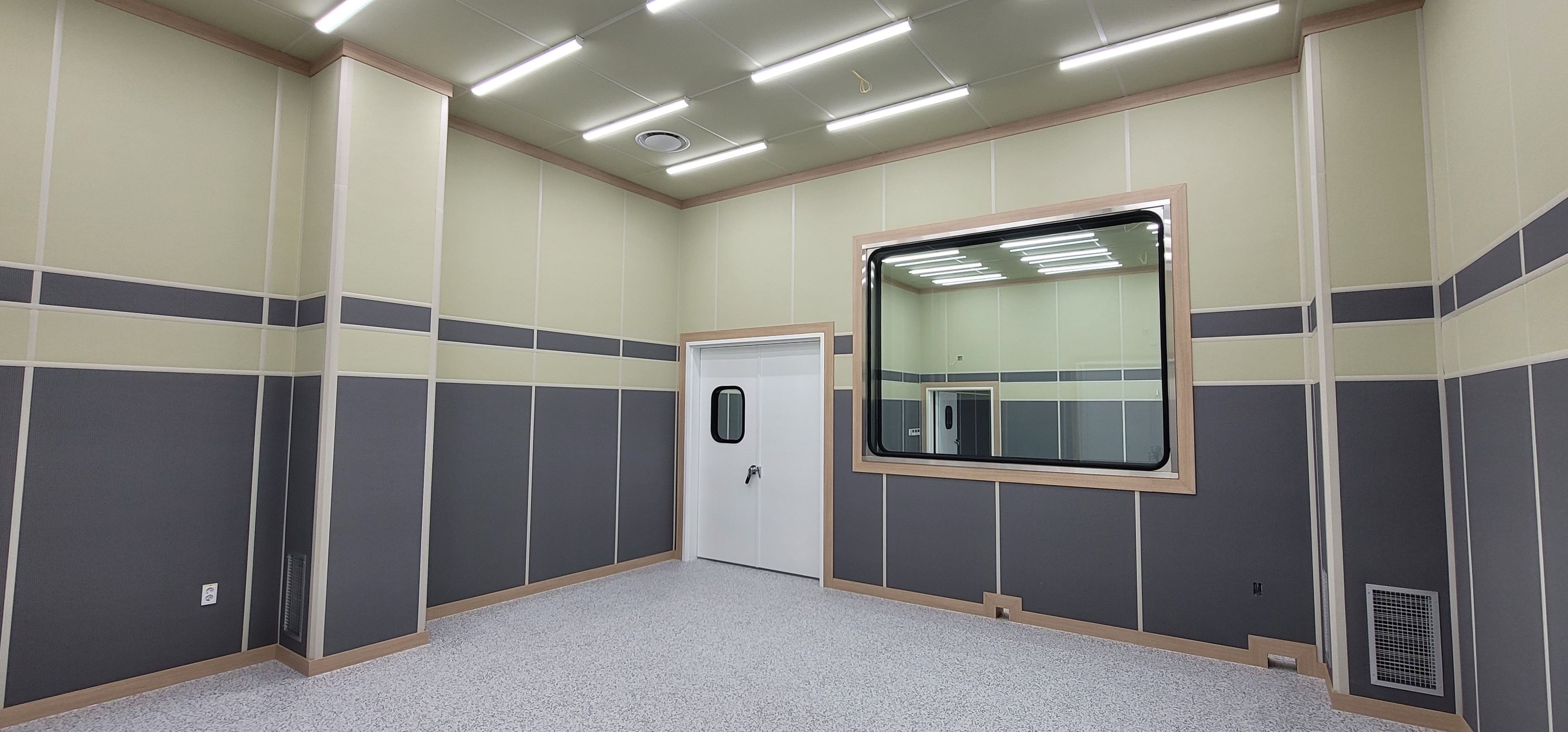

(3) 창호공사 : 방음문 및 방음시창 설치공사

(4) 공조소음기 설치공사 : 급기용 기둥소음기

(5) 기타 : 바닥타일, 케이블홀 타공

설계주관 : 김종민 건축사

신설창호	양개방음문 1개, 편개방음문 2개, 방음시창 1개
기존 방화문	현재 위치와 규격으로 개폐방향만 변경
창호규격(프레임/순개구부) [mm]
양개방음문(복도-TEM실)	1800(W)X2400(H) / 1600(W)X2250(H)
편개방음문(OP실-TEM실)	900(W)X2100(H) / 800(W)X1950(H)
편개방음문(OP실-UT실)	1100(W)X2100(H) / 1000(W)X1950(H)
방음시창	2000(W)X2000(H)-SUS 프레임
기타
방음문턱	양개방음문 : 높은 문턱 / 편개방음문 : 낮은 문턱
시창삽입	편개방음문 내부 관측용 시창 삽입
도장/재질	방음문 및 프레임 : 지정색 도장마감(스틸재질) / 방음시창 : SUS 프레임

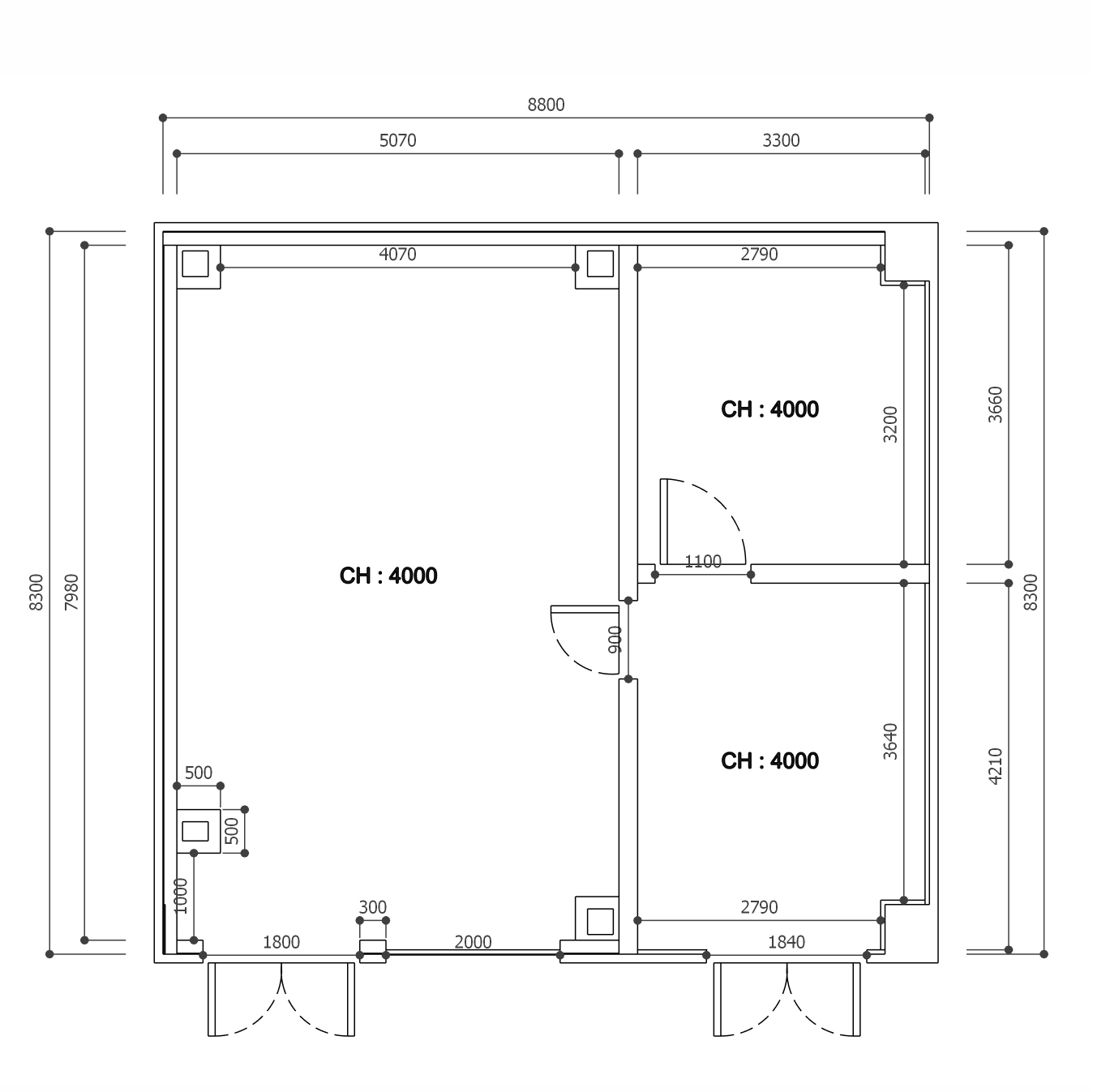

개폐방향	평면도 참조

외벽방향 차음공사	흡단열충진후 차음시공/창문폐쇄
기존벽체 차음시공	흡단열 충진후 차음보강
실 구획 신설벽체	골조 내 흡단열 충진후 양면 차음시공 / 방음문 및 방음시창 설치 부 보강
방음천장	차음석고보드 2장 이상 시공 / 제진시트 삽입
내부 흡음마감	50mm 두께 태창흡음보드 시공

공조방식(TEM실)	항온항습기 (하부급기, 상부배기 공조순환)
항온항습기 제원	5마력이상 / 인버터방식 / 실내기 UT실 설치
급배기(덕트방식)	급기 4개소 : 기둥소음기 / 배기 4개소 : 천장 디퓨저

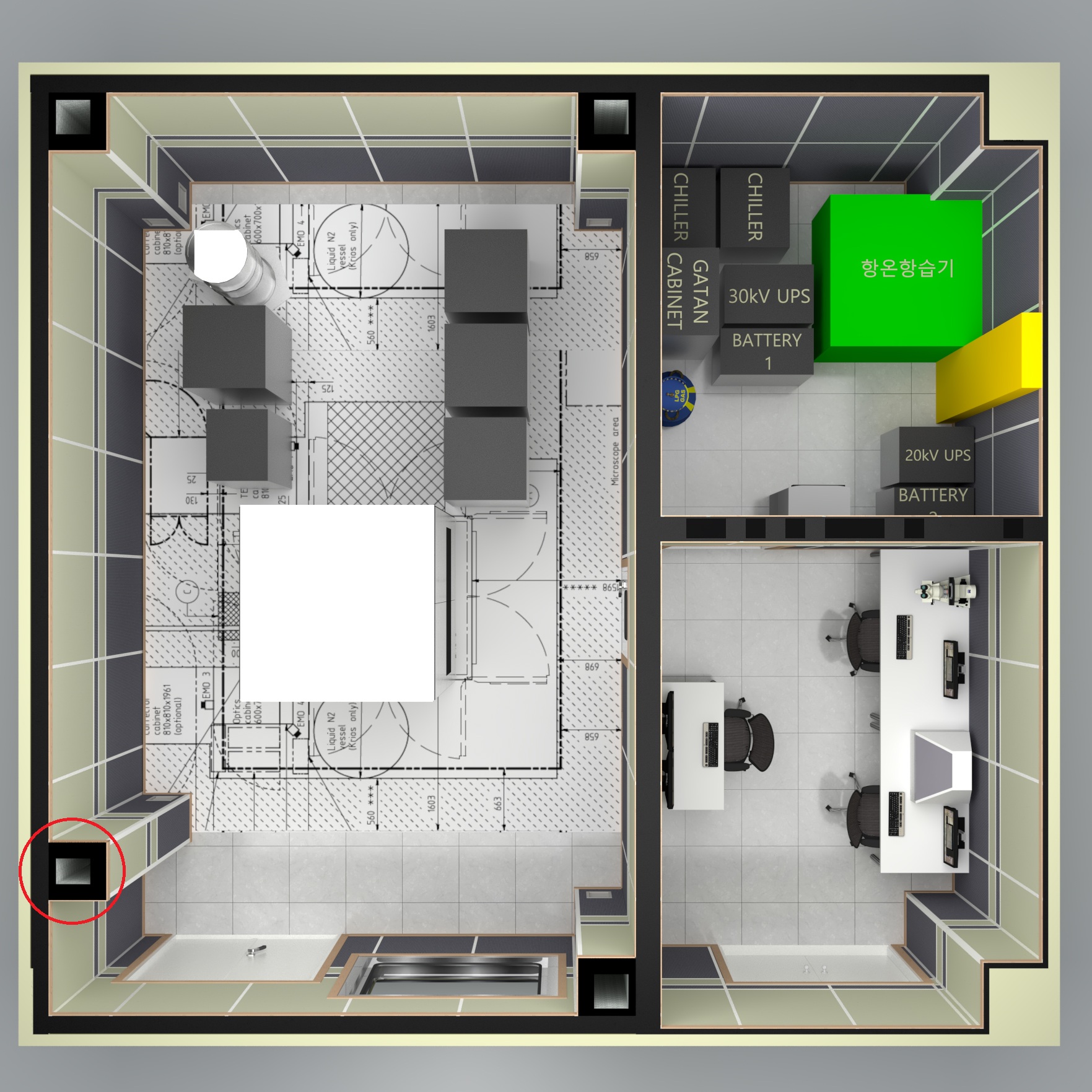

기둥소음기	TEM실 모서리 (단, 양개방음문 간섭 위치 1개소 제외 : 평면도 빨간색원 참고)
기타	급기 토출부 풍속 3m/sec이하, 상하좌우 조절가능한 레지스터 그릴 적용

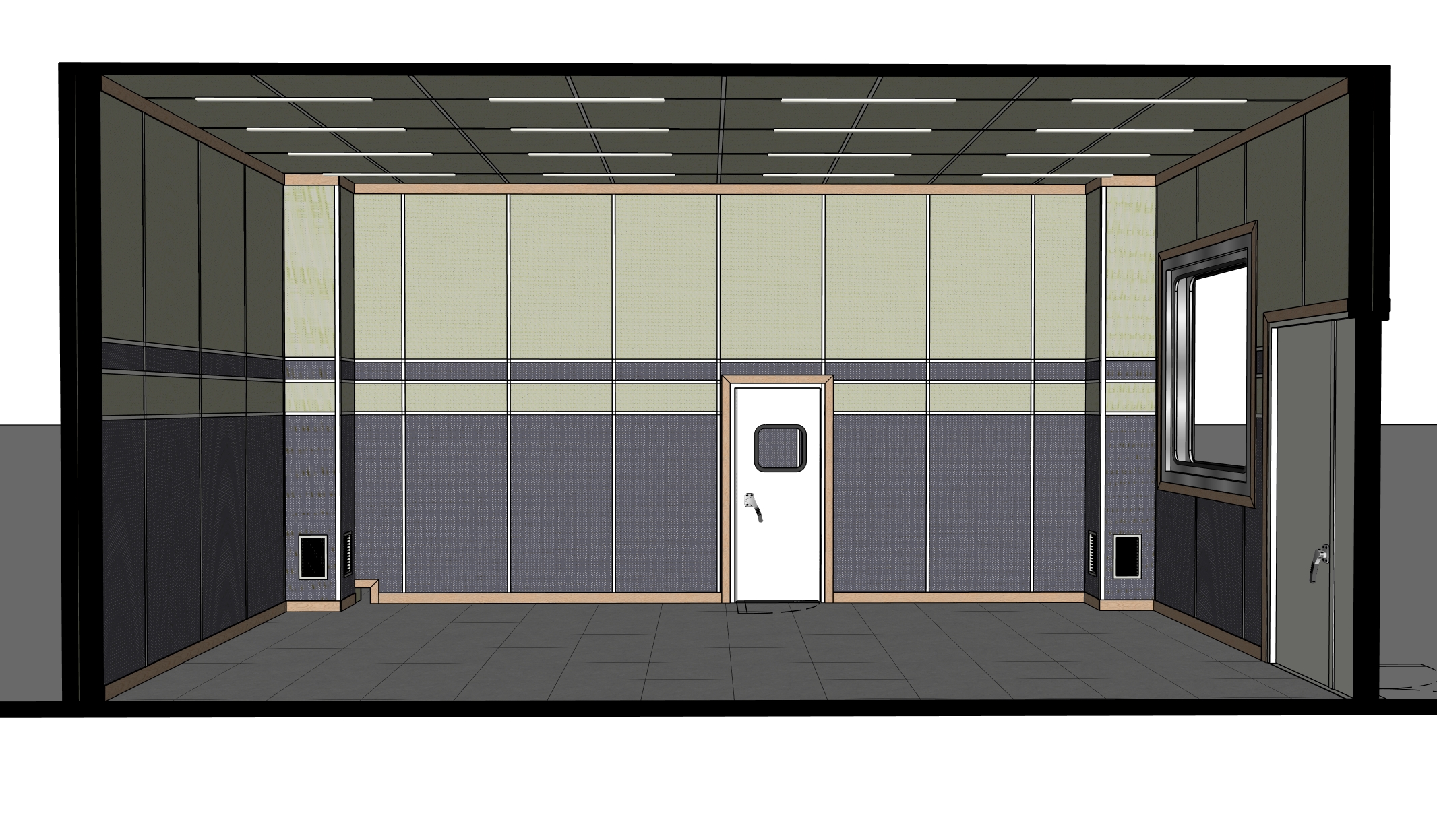

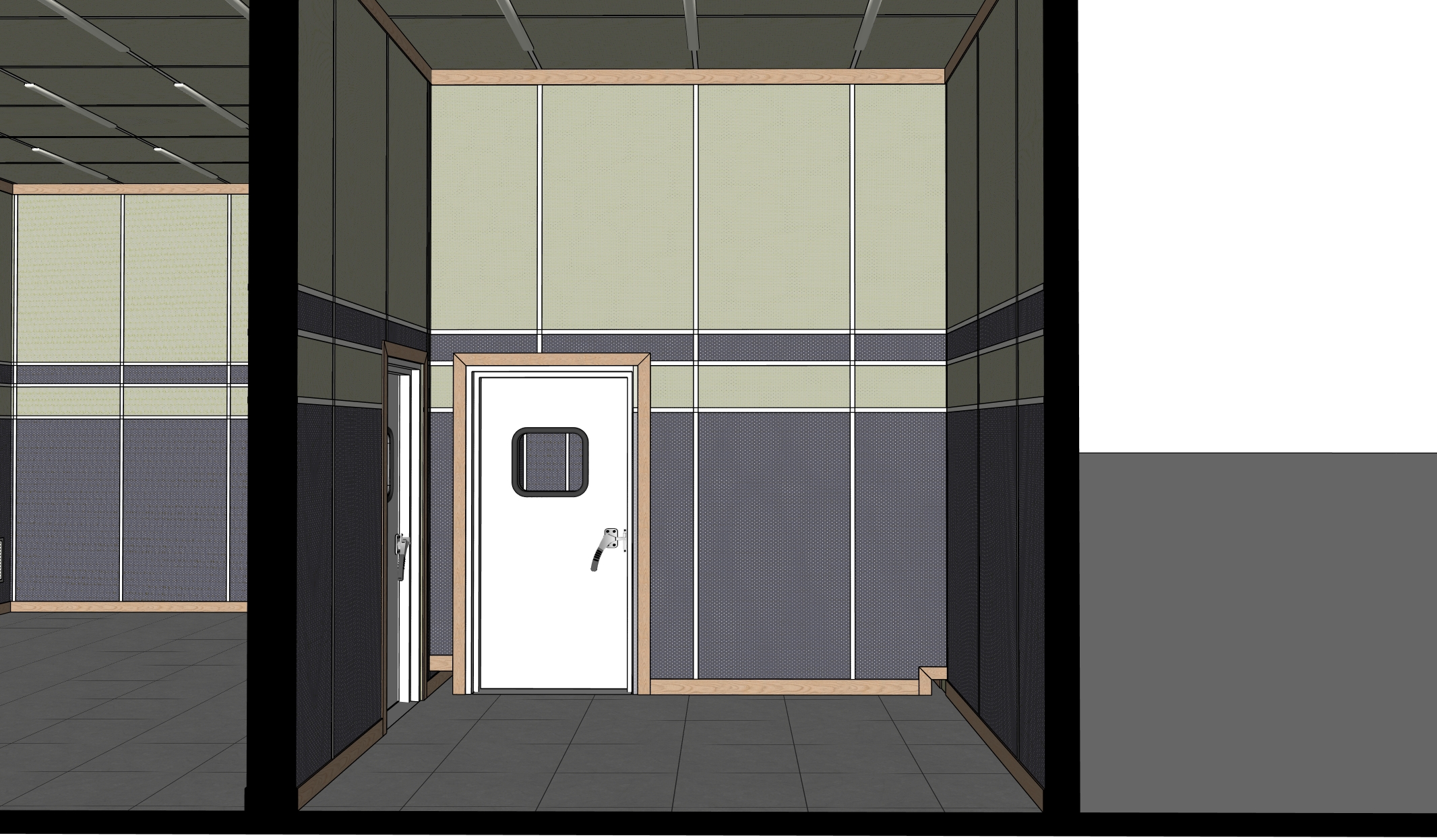

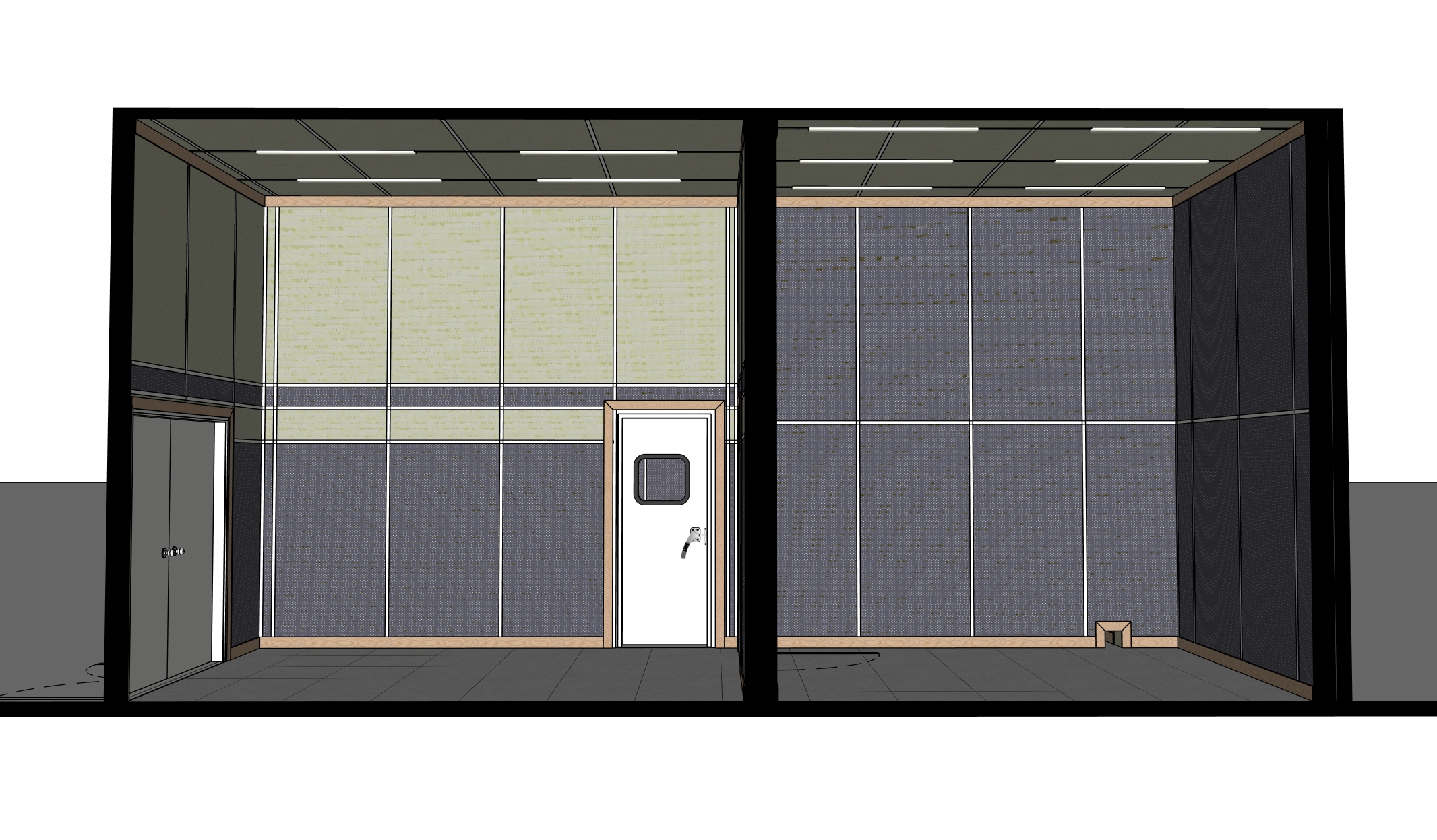

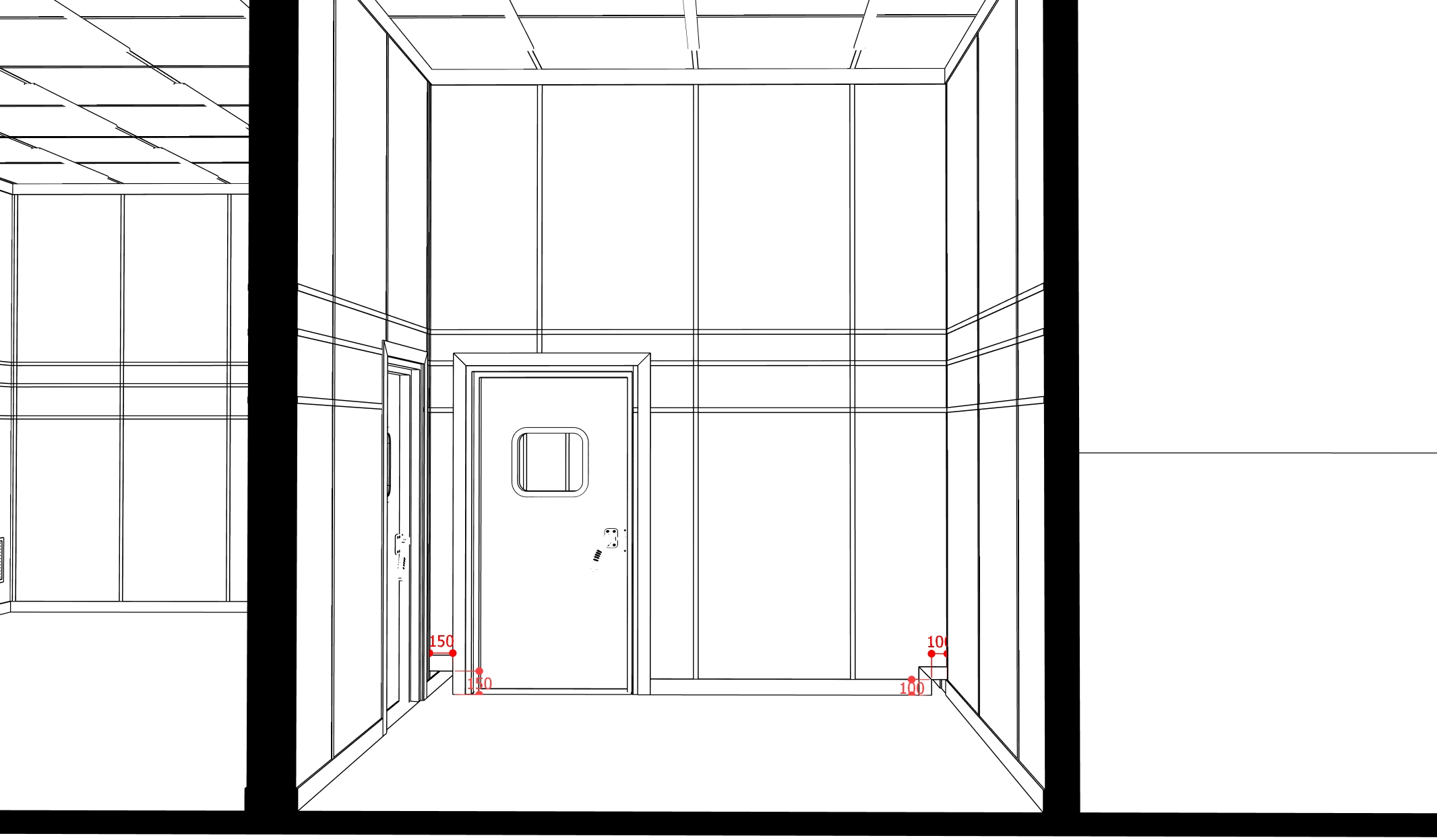

케이블 구멍 벽체 타공 (규격)	TEM실 → OP Room (100x100mm), TEM실 → UT Room (150x100mm) / 아래 그림 참조 (노란색 : UT실, 빨간색 :OP실)
바닥마감	전도성 타일 시공 (접지 및 PVC 시공 제외)
